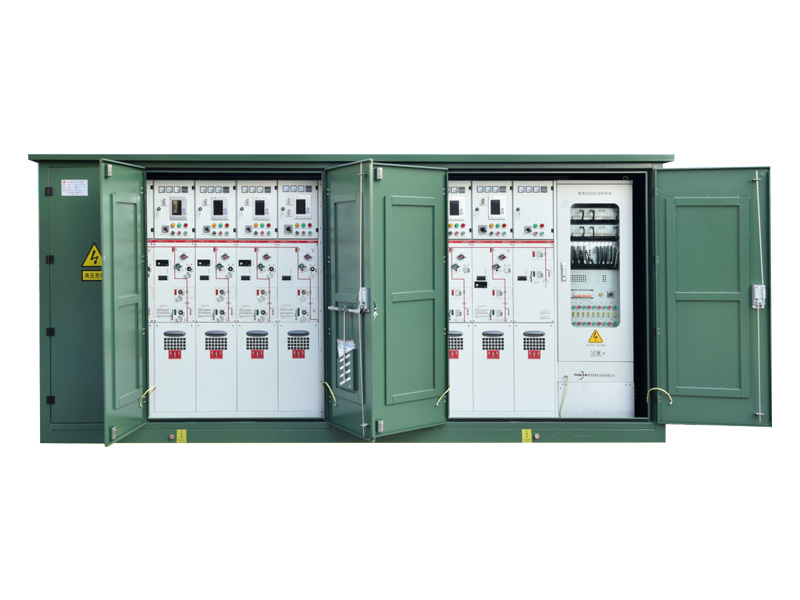

KTGNA-12 固體絕緣開關柜

KTGNA系列固體絕緣環網柜設計是基于成熟、可靠的真空滅弧室和穩定性、可靠性高的APG工藝，從而實現機械壽命操作萬次以上無需維護;并且KTGNA固體絕緣環網柜不充SF6氣體，從而不需要對氣體壓力進行常規測試或其他例行維護，設備壽命周期后也無需額外的回收成本，因此也極大降低了產品的全周期使用成本。

資質認證公司簡介

上一個

下一個

XGN15-12 單元式交流金屬封閉環網開關設備

產品描述

概述

柜內所有高壓帶電部件均采用單相絕緣設計。所用材料經過特別調制，提供極佳的絕緣性能及優異的散熱特性。此外，經過特殊設計的絕緣結構，有效的優化了周圍電場分布，因此最大限度降低了內部燃弧的任何風險。

并且?guī)щ姴考挤忾]在干燥無水氣的殼體內，保護整個系統免受環境的影響。真空滅弧室及固體絕緣的使用確保KTGNA固體絕緣環網柜完全綠色環保。

KTGNA環網柜設計緊湊，頂部母線擴展，方便用戶現場安裝;前部電纜室可實現電纜的下進下出連接，后部電纜室可以實現電纜的上進上出連接。因此KTGNA固體絕緣環網柜可節省寶貴的占地空間，便于在嚴苛的環境下使用。

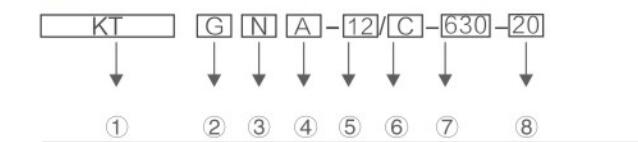

型號及含義

①	公司型號 Compay model No.

②	G: Green (綠色)、固定式 G: Green, stationary type

③	N:戶內型 N: Indoor

④	A:Air(空氣) A: Air

⑤	12:額定電壓-可選12kV或24kV; 12: Rated voltage- optional 12kV or 24kV

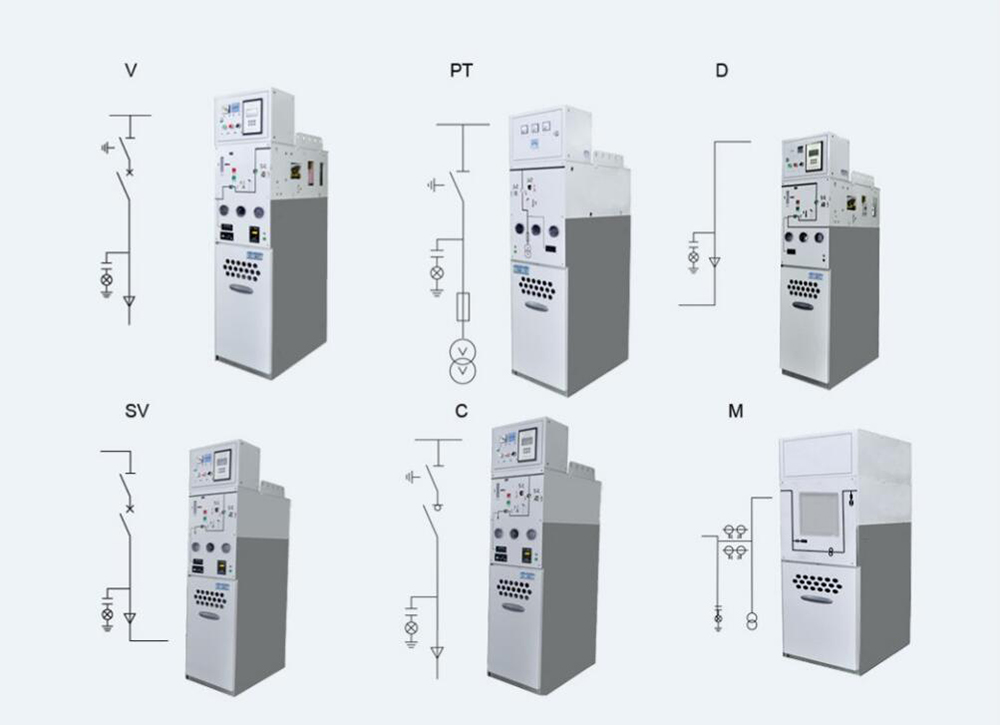

⑥	柜型、方案 Type&Scheme	C:負荷開關方案 C: Load switching	負荷開關為真空滅弧 Load switch for the vacuum arc

		F:熔斷器組合方案; F: Fuse combination	熔斷器室分布在隔離接地開關下方 Fuse room distribution in the isolated grounding switch

		V:斷路器開關方案; V: Circuit breaker switch	主開關在上。隔離接地在下的分布方式 The main switch in the isolation ground below the distribution

		D:提升柜方案; D: Lifting cabinet	最常見的母聯柜 The most common mother of cabinet

		P:母線電壓互感器柜方案; P: Busbar voltage transformet cabinet	為保護、自動裝置、儀表等設備提供電壓回路 For prolecfon, automatic devices, melers and other equipment to provide vllage loop

		PT:母線電壓互感器帶隔離開關方案; PT: Busbar voltage transformet with isolated switch	可以根據需要啟用此功能 This feature can be enabled as needed

		SL:負荷開關帶提升方案;， SL: Load switch with ifting cabinet	為母線系統提供可靠分段 Provide reliable segmentation of the bus system

		SV:斷路器開關帶提升方案; SV: Circuit breaker switch with lifting cabinet	為母線系統提供可靠分段 Provide reliable segmentation of the bus system

		De:提升柜帶接地開關方案; De. Lifting cabinet with earthing switch	為母聯方案檢修提供接地保護 Provide ground protection for the overcurrent program

		M:計量柜方案; M: Metering cabinet	計量電能的開關裝置 Switching devices that measure electrical energy

⑦	630:額定電流-可選630A或1250A; 630: Rated current-optional 630A or 1250A


⑧	20:額定短時耐受電流-可選20KA或25KA; 20:Rated short-time currentoptional 20kA or 25kA

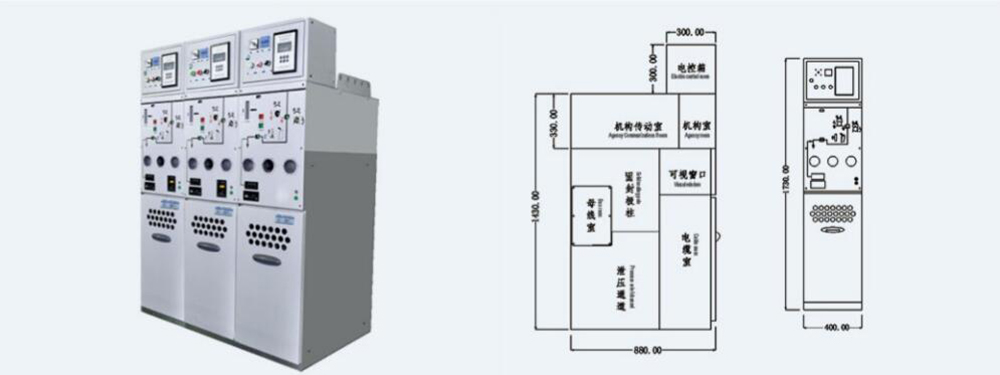

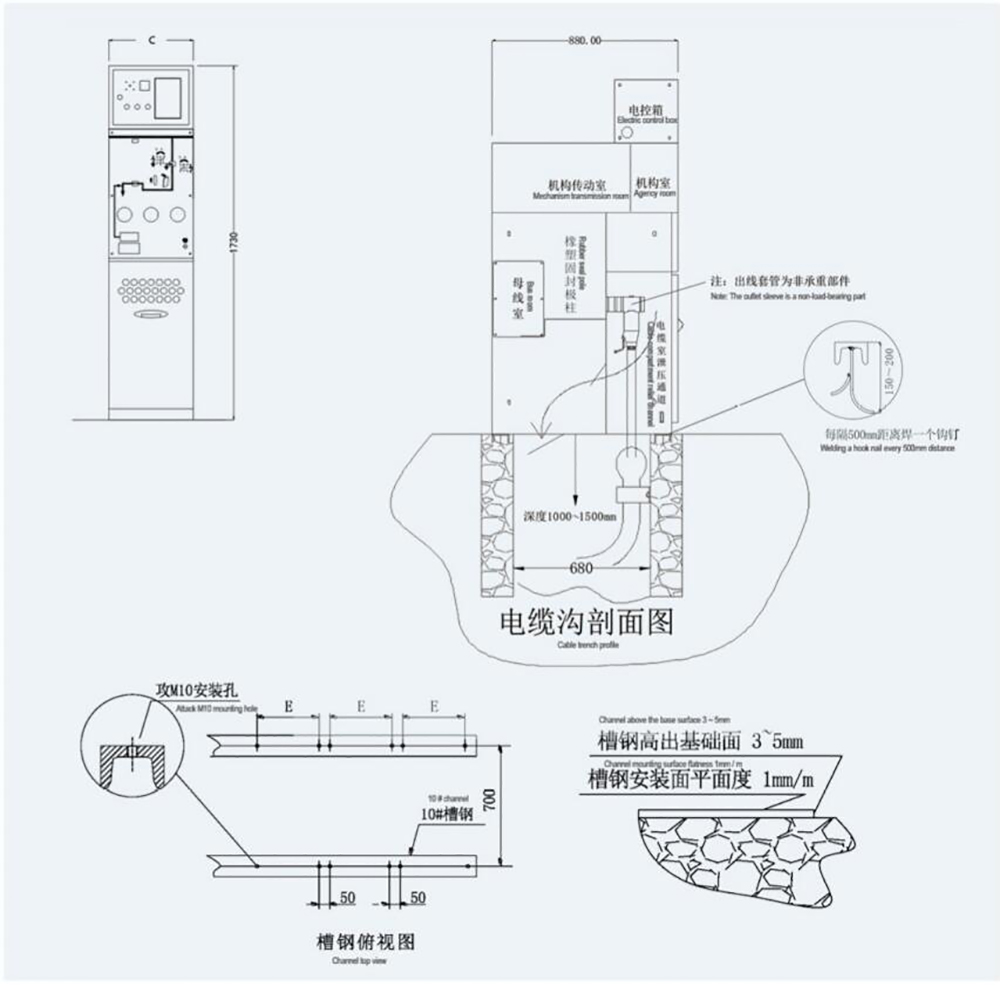

KTGNA非屏蔽下隔離固體絕緣環網柜結構

KTGNA固體絕緣環網柜采用模塊化設計，結構靈活多用，同一組產品可以實現下隔離和上隔離兩種方案，并且安裝極為方便。

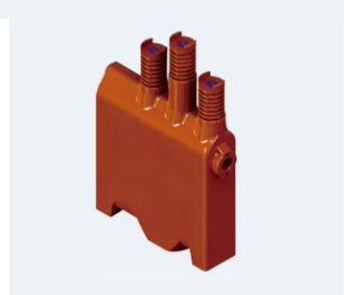

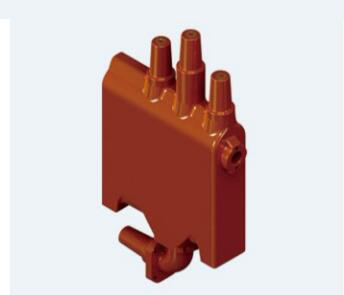

負荷開關、斷路器

頂部套管:方便安裝母線，可安裝屏蔽型和非屏蔽兩種絕緣母線;

滅弧室緊固孔:安裝固定滅弧室方便可靠;

本體靈活通用:可安裝額定電流630A和1250A;

額定短時耐受電流20KA和25KA滅弧室，為客戶提供多樣性的選擇;

進出線套管:

-向前安裝為電纜下進下出方案;

-向后安裝為電纜上進上出方案。

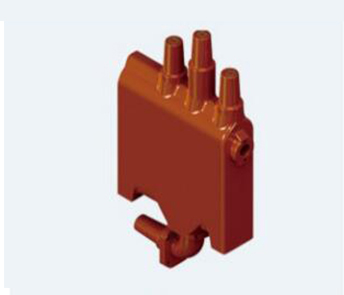

熔斷器組合電器方案

本體:負荷開關、斷路器開關通用，節省客戶成本;

熔斷器室:靈活通用，直接安裝于本體底部，熔斷器支架平行推入，安裝方便可靠;

下接地刀，采用上下直動，安裝簡單可靠。

半絕緣母線方案

針對運行工況較好的環境，設計出頂部半絕緣母線安裝方式，為客

戶提供多樣性的選擇可節省用戶成本。

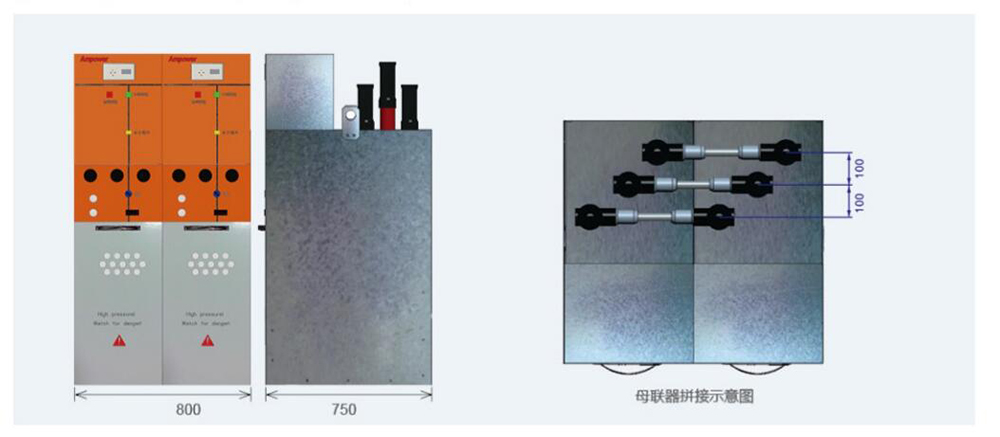

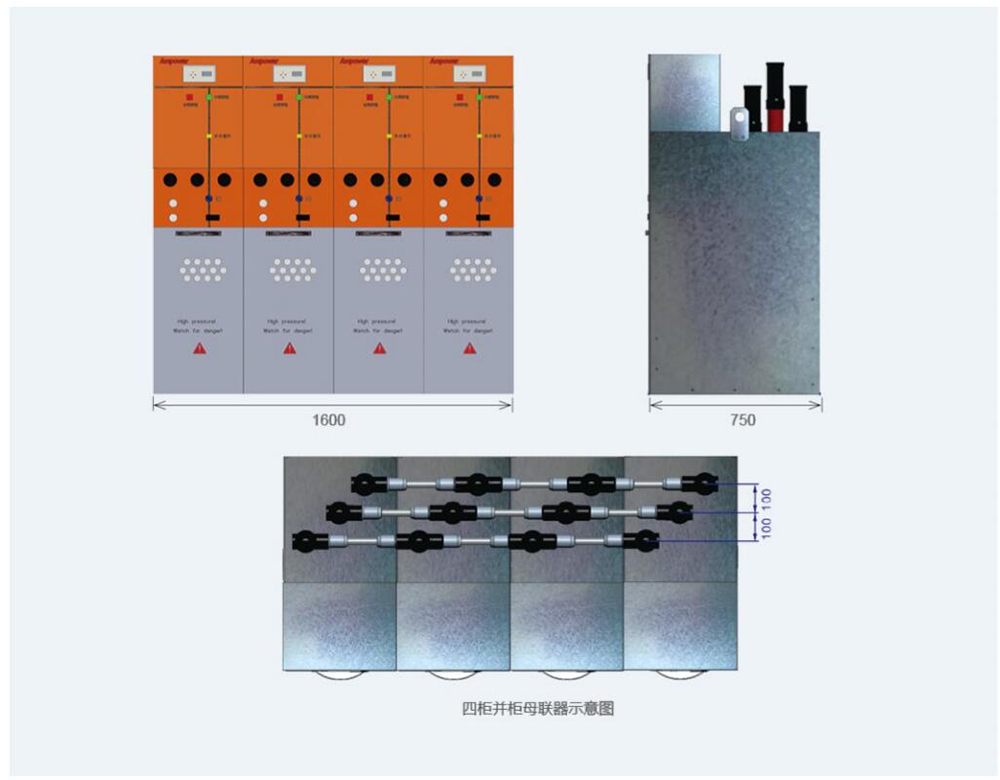

雙并柜母聯器示意圖

免維護

采用長壽命的固體絕緣材料作為絕緣介質;

采用免維護的真空斷路器或真空負荷開關;.

無需SF6壓力檢查;

產品采用可循環或重復使用的材料產品回收處置成本低。

綠色環保

最精簡的零部件設計;

完全采用環保性材料設計;

不使用SF6氣體作為滅弧及絕緣;

一次回路采用最少的接點設計，確保運行期間低能耗;

只使用可重復使用或可回收使用的材料。

使用安全

通過前面板觀察窗實現可視化絕緣;

容性電壓指示器系統提供有效地帶電安全指示;

完善的機械及電氣互鎖，有效避免誤操作。

操作安全

嚴格按照GB及DL認證標準要求設計;

按照GB3906防內部燃弧要求測試并獲得認證;

質量保證符合ISO9001要求;

采用單相固體絕緣結構設計。

使用便捷

電纜接線及用戶操作界面均位于柜體前端，方便運行維護;

電纜安裝空間大，便于安裝;

操作面板清洗、簡單易懂。

主要技術參數

項目project	單位unit	參數parameter
常規Routine
額定電壓 Rated voltage	kV	12
雷電沖擊電壓Lightning impulse voltage	kV	75(相間/相對地) , 85 (隔離斷口) 75(Phases/phase to earth), 85(lsolation fracture)
工頻耐受電壓Power frequency withstand voltage	kV/1min	42(相間/相對地),48(隔離斷口) 42(Phases/phase to earth), 48(Isolation fracture)
額定頻率Rated frequency	Hz	50
內部燃弧等級( IAC ) Intermal arcing class (IAC)	KAJS	AFLR 20/1
柜體防護等級Protection class		IP4X
工作環境溫度Operation ambient temperature	C	40to+75 ( B9不帶二二次設備) C -40to+75 (Without secondary device)

注:環境溫度> +40°“時工作電流減少

Note. Ambient temperature》+40* , operating current reducing.

母線系統Busbar system
額定電流Rated current	A	630
額定短時耐受電流Rated short time withstand current	KA's	204
額定峰值耐受電流Rated peak withstand current	KA	50

負荷開關: C柜型Load switch: C cabinet
額定電流Rated current	A	630
額定短路關合電流Rated short circuit dlosing current	KA	50
額定短時耐受電流Rated short. time withstand current	KAS	20/4
額定電纜充電開斷電流Rated cable charging breaking curent	A	10
負荷開關機械壽命Load switch device life		M2 10000次M2 0000times
三工位隔離開關機械壽命3-posion solated switch device ltfe		M1 3000次M1 3000times

斷路器開關: V柜型Breaker switch: V cabinet
額定電流Rated current	A	630
頓定開斷電流 Rated breaking current	KA	20
額定短路關合電流Rated short circuit dlosing current	KA	50
額定電纜充電開斷電流Rated cable charging breaking curent	A	25
斷路器機械壽命Breaker device life		M2 10000次M2 0000times
三工位隔離開關機械壽命3-positon isolatld swith device itfe		M1 3000次M1 3000times
額定短時耐受電流 Rated short time withstand current	KAs	20/4
額定操作順序Rated operating sequence		分-0.3s-合分-180s-分

熔斷器組合電器: F柜型Fuse combination: F cabinet
額定電流Rated current	A	125
配用熔絲最大額定電流Equipped fuse Max. current	A	125
額定短路開斷電流Rated short circuit breaking current	KA	31.5
額定短路關合電流Rated short circuitl dlosing current	KA	80
額定轉移電流Rated removed current	KA	1.75
