XGN15-12 單元式交流金屬封閉環網開關設備

XGN口-12(SF6)單元式交流金屬封閉環網開關設備(以下簡稱環網柜)是我們在引進國外先進技術井按照國內農電及城網改造之要求而自行設計、研制成功的新一代高壓電器產品。各項技術性能指標按IEC62271-200:2003和GB3906標準。

所屬分類：高低壓成套設備

聯系我們

資質認證公司簡介

查看更多產品

上一個

KTGNA-12 固體絕緣開關柜

下一個

XGW口-12 智能金屬戶外箱式開閉所（戶外開關箱)

產品描述

概述

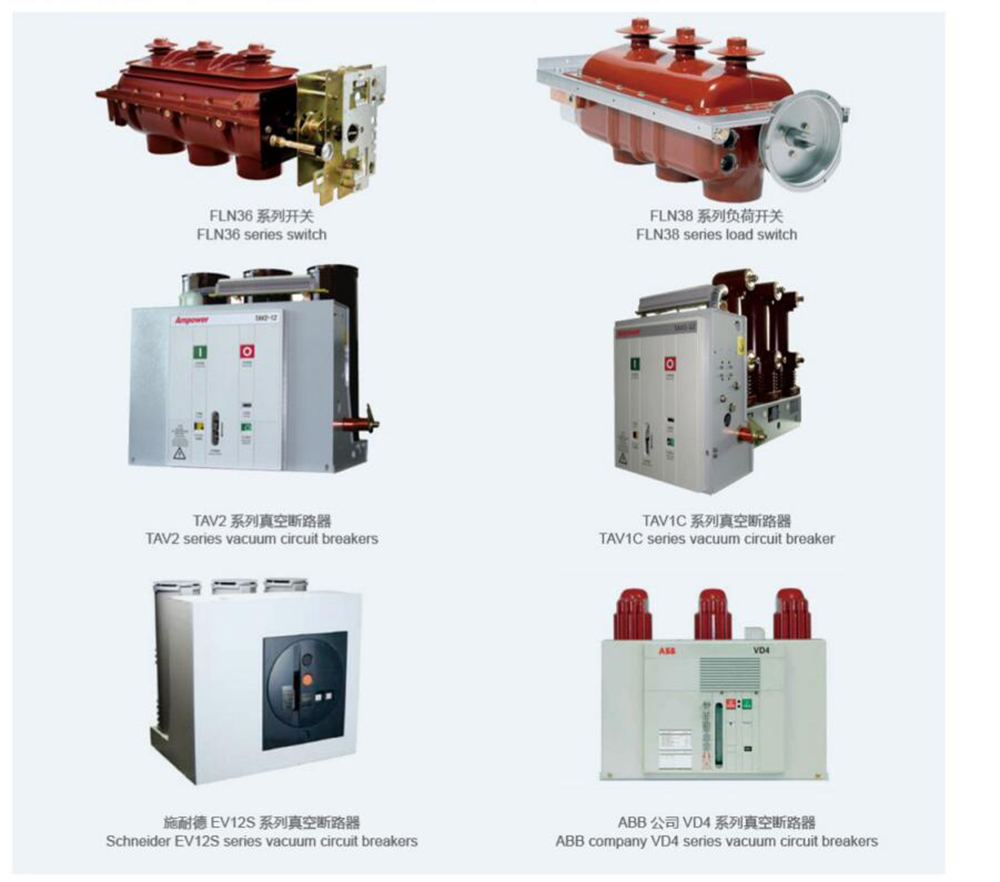

環網柜的主開關、操作機構及元器件均可采用ABB公司原裝SFG或施耐德公司原裝SC6。

柜體經數控機床加工后鉚接而成，防護等級達到P3X，并有可靠的機械聯鎖和防誤操作功能。本產品具有體積小、重量輕、外型美觀、操作簡便、長壽命、高參數、無污染、少維護等極具顯著的特點。

XGN口- 12(SF6)單元式交流金屬封閉環網開關設備，適用于交50Hz、12kV的電力網絡中，作為電能的接受和分配之用。柜內主開關為SF6開關。

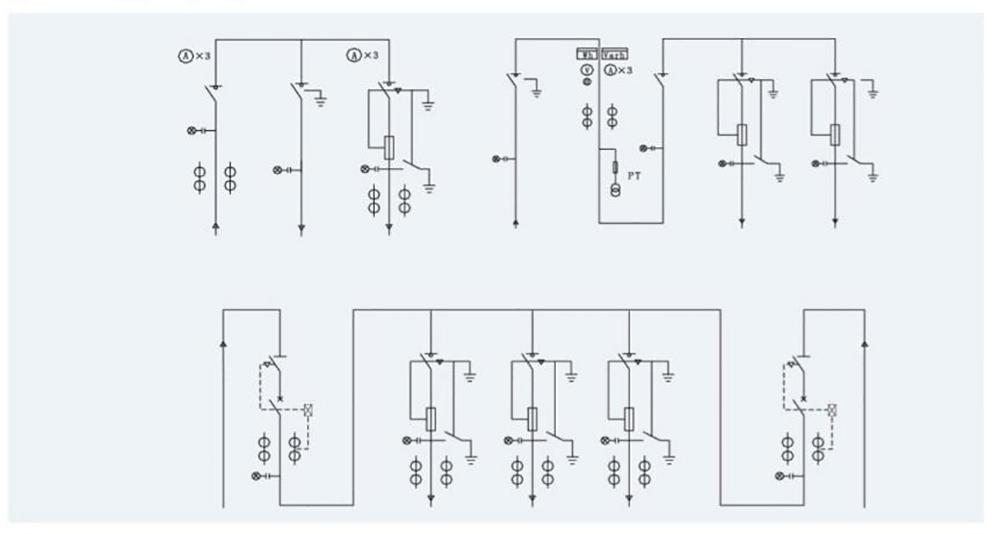

XGN15-12(VS1)箱型固定式金屬封閉環網開關設備(以下簡稱環網柜)，系12kV三相交流50Hz供電系統的成套配電裝置。該開關裝置:是以戶內高壓真空斷路器為主，而整柜是空氣絕緣的，可廣泛應用于城市電網的建設和改造，適用于工礦企業、高層建筑、住宅小區、醫院、學校、公園等配電系統，作為接受和分配電能之用。適用于配電自動化、既緊湊又可擴充的金屬封閉開關設備，主要用于環網供電和終端供電，亦適于裝入預裝式變電站。

型號及含義

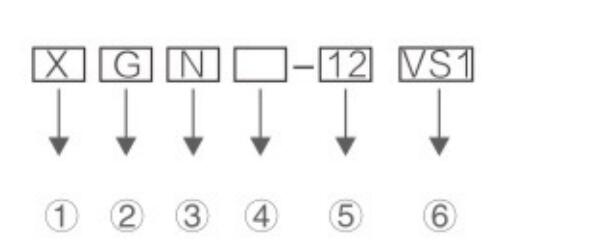

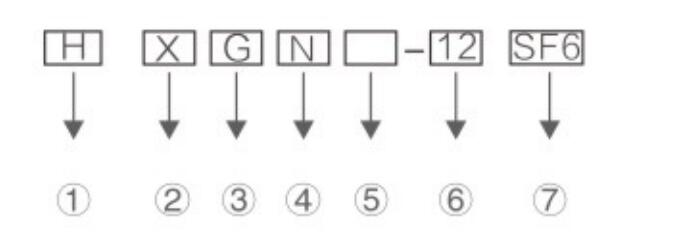

①	環網柜 Ring network cabinet
②	箱式Box type
③	固定式Fixed type
④	戶內indoor
⑤	設計序號Design Number
⑥	電壓等級(kV) Voltage level(kV)
⑦	柜內主開關為VS1開關Cabinet main switch for the VS1

①	箱式開關柜Box switchgear
②	固定式Fixed type
③	戶內indoor
④	設計序號Design Number
⑤	電壓等級(kV) Voltage level(kV)
⑥	柜內主開關為VS1開關Cabinet main switch for the VS1

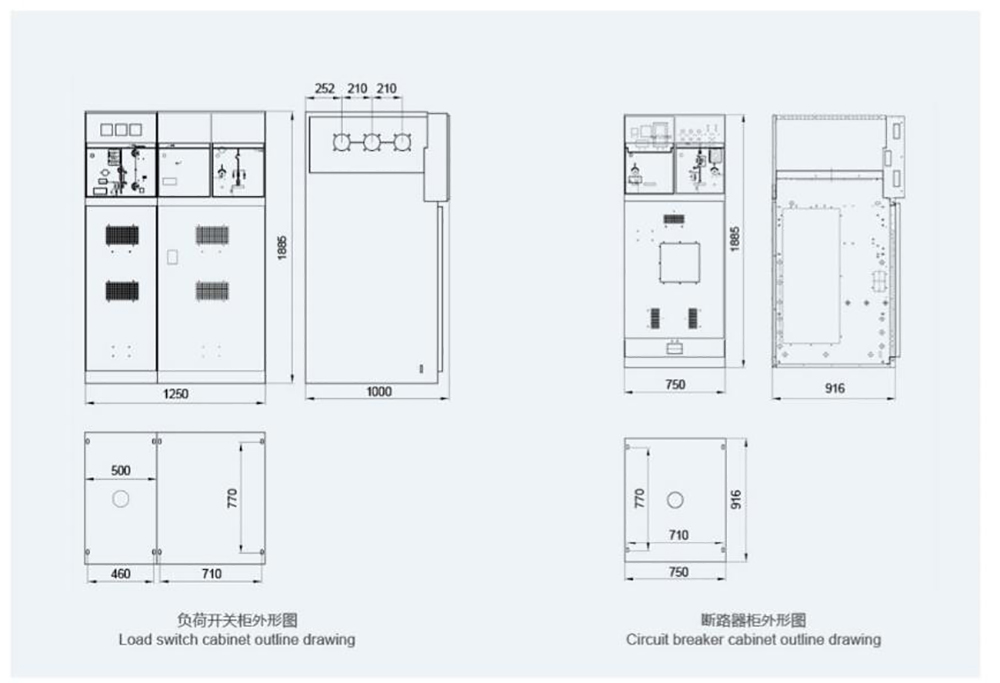

正常使用條件

環境溫度:上限+40C，下限-25C ;

海拔高度:海拔高度不超過2000m ;

相對溫度:日平均值不大于95% ;平均值不大于90% ;

周圍環境:周圍空氣環受腐蝕氣體或可燃性氣體、水蒸氣等明顯污染;無經常性的劇烈振動。

XGN15-12電氣技術參數

項目project	單位unit	參數parameter
額定電壓 Rated voltage	kV	12
額定頻率 Rated frequency	Hz	50
斷路器柜額定電流 Circuit breaker cabinet rated current	A	6,301,250
斷路器柜最大短時耐電電流 The maximum short circuit current of the circuit breaker cabinet	kA/S	40, 4S
主回路、接地回路額定峰值耐受電流 Main circuit, ground loop rated peak withstand current	kA	50/80
主回路、接地回路額定短路關合電流 Main circuit, ground loop rated short circuit closing curTent	kA	50/80
滿容量開斷數 Full capacity breaking number	次	30
額定短路開斷電流 Rated short circuit breaking current	kA	20, 25, 31.5,40
機械壽命 Mechanical life	次	2000/10000

SF6環網柜電氣技術參數

項目project	單位Unit	參數parameter
額定電壓 Rated voltage	kV	12
額定頻率 Rated frequency	Hz	50
主母線額定電流/熔斷器最大額定電流 Rated current of main busbar/Max. rated current of fuse	A	630, 125
主回路、接地回路額定短時耐受電流 Rated short time withstand current of main circuit and earthing circuit	kAVS	20，3
主回路、接地回路額定峰值耐受電流 Rated peak withstand current of main circuit and earthing circuit	kA	50
主回路、接地回路額定短路關合電流 Rated short circuit making current of main circuit and earthing circuit	kA	50
負荷開關滿容量開斷數 Breaking number of load swich at full capacity	次Time	100
熔斷器開斷電流 Breaking current of fuse	kA	31.5, 40
額定閉環開斷電流 Rated loop breaking current	A	630
額定轉移電流 Rated transfer current	A	1750
機械壽命 Mechanical life	次Time	2000
1min工頻耐壓(峰值)相對、對地/隔離斷口 P.f. withstand voltage for 1 min (peak) ,between phases, phase to earth/across open contacts	kV	42,48
雷電沖擊耐受電壓(峰值)相間、對地/隔離斷口 Lightnign impulse withstand voltage ((peak) ,between phases, phase to earth/across open contacts	kV	75, 85
二次回路1min工頻耐壓 P.f withstand withstand voltage of secondary circuit for 1 min	KV	2
防護等級 Protection grade	IP3X
